Geonät för en slankare vägkonstruktion – så funkar det

Vid vägbyggen på instabil mark är det avgörande att välja rätt tekniska lösning. I många fall går det att spara både pengar och CO2 genom en slankare vägkonstruktion. Men hur säkerställer du att inte stabiliteten och bärförmågan försämras? Här delar Tomas Törnkvist, senior geoteknisk expert på GeoSkills, sina bästa tips kring hur du smartast använder geonät för en tunnare vägkonstruktion – som också är säker och långsiktig.

"Om du tjänar på att konstruera en tunnare väg, så är geonät alltid ett smart val. Det är dessutom mycket mer prisvärt än alternativen."
– Tomas Törnkvist, geoteknisk expert

Därför vill du ha en slankare väg

Ett återkommande problem i svenska vägbyggen är dåliga markförhållanden. Lös mark medför att vägkonstruktionen måste byggas mäktigare för att klara de förväntade lasterna. Men, mäktigare vägkonstruktion medför samtidigt ökade problem med sättningar. Fyllmassor har en stor påverkan på projektets ekonomi, tidsplan och miljöpåverkan.

Möjligheterna att bygga en slank vägkonstruktion trots mjuk undergrund medför stora fördelar. Här finns det stor potential att spara tid, pengar och miljöpåverkan med geonät.

Vad är geonät – och varför är det lösningen?

Geonät är ett samlingsbegrepp för olika typer av nät som används för att förstärka och stabilisera marken. De stenmaterial som används som fyllmassor har olika tekniska egenskaper beroende på töjningar och laster. Horisontella rörelser eller zoner med dragtöjningar är materialets tekniska svagheter. Dessa svagheter kan kompenseras med geonätsstabilisering. Geonät används i huvudsak för att förbättra lastspridning, förbättra förkilningseffekter, förbättra partikellåsningar, minska differentialsättningar, förstärka och stabilisera jordmassor, eller korrigera ojämna markförhållanden.

Ett geonät kan i vissa fall minska överbyggnadstjockleken med upp till 50 %, vilket ger betydande material- och kostnadsbesparingar. Det är oftast en snabbare, enklare och mer kostnadseffektiv metod än att exempelvis behöva ta in borrvagnar eller tunga maskiner i projektet.

"Lägger du in nät på rätt plats i konstruktionen fördubblar du lastspridningen. Det minskar sättningar och ger ett mer förutsägbart beteende över tid."
– Tomas Törnkvist, geoteknisk expert

Geonät finns i flera utföranden:

• Stabiliserande geonät är geonät optimerade för att förbättra förkilning och partikellåsning. Dessa nät är effektivare vid små töjningar såsom i vägöverbyggnader.
• Armerande geonät är “vanliga” geonät optimerade för att armera jordmaterial. Dessa nät fungerar till det mesta, men det krävs betydande töjning för att mobilisera draghållfastheten och den armerande effekten.

Fördelar med att kombinera geonät och lättklinker

Geonät används med fördel i kombination med en lättfyllnad, som exempelvis lättklinker, för att skapa en ännu slankare och stabilare vägkonstruktion. Det finns flera tekniska och ekonomiska fördelar med att kombinera dem:

• Ökad bärighet: Geonät medför att vägkroppen klarar fler standardaxlar. Geonäten medför även ökad geoteknisk bärighet och förbättrad geoteknisk släntstabilitet.
• Minskad överbyggnadstjocklek: Kombinationen med lättklinker och geonät gör det möjligt att bygga en lätt och slank vägkonstruktion med hög prestanda.
• Förbättrad lastfördelning: Geonät hjälper till att fördela lasten jämnt över vägen, vilket minskar risken för differentialsättningar. Vanligtvis brukar man räkna med en lastspridning som är 2:1, alltså att vikten sprids en meter i sidled för varje två meter i djupled. Genom att kombinera geonät med lättklinker kan du få en lastfördelning som är 1:1 eller till och med 1:2 om näten byggs upp som “celler”.
• Minskad miljöpåverkan: Minskad materialanvändning, färre transporter och minskat behov av framtida underhåll leder till mindre CO2-utsläpp och lägre miljöpåverkan.
• Sänkt budget: Det är betydligt mer kostnadseffektivt att använda geonät i kombination med lättklinker istället för att exempelvis använda pålning eller kalkcementpelare.

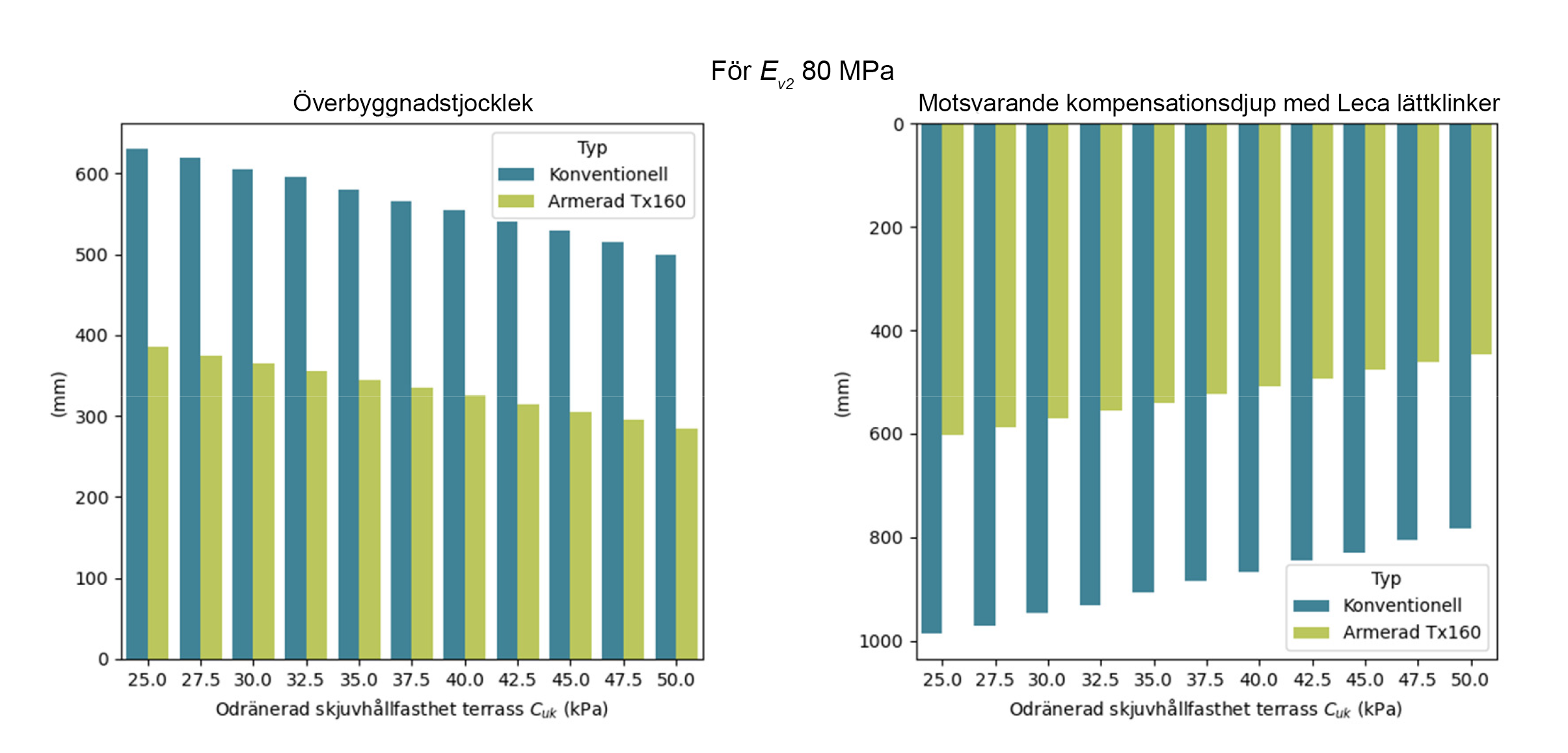

Exempel: Så mycket kan du minska överbyggnaden med hjälp av kombinationen stabiliserande geonät och lättklinker:

Ex. 25 kPa terrass -> 630 (385) mm öb -> 986 (603) mm utskiftning lera/Leca lättklinker

3 saker att tänka på i projekteringen av geonät och lättklinker

1. Undvik ytlig placering

För att geonätet ska bidra till partikellåsning och förkilning behöver det ligga minst 15 centimeter under vägytan. Om nätet placeras för högt riskerar effekten att utebli.

2. Anpassa alltid utifrån projektets krav

Utgå alltid från markförhållanden och den planerade belastningen när du väljer geonät och lättfyllnad. Exempelvis för att optimera vägöverbyggnader är stabiliserande geonät ofta det bästa valet. Ska näten användas för att säkra stabiliteten i branta slänter är armerande nät eller armerande geotextiler troligen bästa lösningen.

3. Glöm inte bort dräneringen

Både lättklinker och geonät påverkar vattenflödet i konstruktionen. Säkerställ att nätet inte förhindrar dränering eller bildar vattenfickor.

Anvisningar för dig som projekterar

Ska du projektera en vägkonstruktion där geonät i kombination med lättklinker kan bli aktuellt? Då har vi tagit fram allt du behöver för att komma igång. Självklart kan du alltid höra av dig till våra geotekniska experter vid frågor eller rådgivning kring vilken lösning som passar just ditt projekt bäst.

Läs projekteringsanvisning för geonät + lättklinker.
