Vi vill att det ska vara enkelt att projektera med vårt material. Enkelt har därför varit ledordet när vi har utformat projekteringsanvisningen för vårt lättfyllnadsmaterial Leca® Lättklinker.
Strukturen följer ett och samma mönster där varje applikation har sitt eget avsnitt med för den relevanta värden, beskrivningar och exempel. I projekteringsanvisningen hittar du allt du kan tänkas behöva veta om materialet och hur det kan tillämpas. Som du kommer märka är användningsområdena många och att du antagligen har mer lecakulor runt dig än du anat.
Utöver det finns också ett dokument med textförslag för den tekniska beskrivningen som enkelt går att klippa och klistra från till handlingarna.
Komplett anvisning och mall för teknisk beskrivning
Visa
Visa
Visa
Krav och råd enligt TRV infra & riktlinjer enligt Leca Sverige
Trafikverkets dokument TRV Infra anger värden för överbyggnadstjocklek, stödfyllning och densitet för lättfyllnad i vägbank. De värden är inte samma som de värden vi på Leca Sverige har tagit fram för Leca Lättklinker.
Mått för överbyggnad vid ÅDT > 2000 bör vara 0,6m. I TRV Infra står det i dagsläget 0,7m.
Stödfyllningstjockleken bör vara 0,5m.
Trafikverkets senaste uppdatering av regelverket TRV Infra för geokonstruktion kom maj 2025. Den innehåller en uppdaterad sektionsritning för vägbank. Trafikverkets värden för lättklinker däremot har inte justerats på många år. Data från våra erfarenheter visar att lättklinker håller bättre värden än de som idag står i TRV Infra.
Alla värden finns i vår Projekteringsanvisning för Leca Lättklinker och gör det lättare att projektera lättfyllning i väg. Avsnitt: Väg- och järnvägsbank, Tabell 4, Karaktäristiska värden för dimensionering med Leca® Infra 10/20.

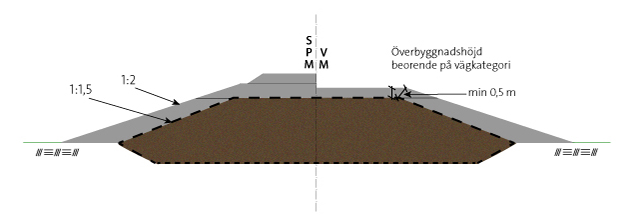

Sektionsritning för en bankuppbyggnad
Illustrationen föreställer en principiell sektionsritning för en bankuppbyggnad för järnväg och väg med Leca Lättklinker. Vänstra halvan illustrerar järnvägsbank och högra halvan illustrerar vägbank. Som framgår beror överbyggnadshöjden på vägkategori. I den senaste uppdateringen av TRV Infra (maj 2025) uppdaterades figuren, som numera är mer lik den vi på Leca rekommenderar – vår ritning kan användas som praktiskt komplement vid projektering.
Lecas illustration över vägbank med lättklinker.
Trafikverkets illustration över vägbank med lättklinker.
Ladda ner enskilda avsnitt som PDF
Om du vill läsa ett specifikt avsnitt om en tillämpning kan du ladda ner de olika avsnitten här.
Klicka bara på det avsnittet i listan du önskar se för att visa som PDF.
Anvisningen innehåller följande avsnitt:
- Materialegenskaper
- Väg- och järnvägsbank
- Motfyllnad
- Kompensationsgrundläggning
- Dagvattenhantering, magasinering och gröna tak
- Cementbunden lättklinker
- Rörgravar & VA-ledningar
- Platta på mark och installationsgolv
- Principskisser
- Geonät
- Installation- och leveransmetoder
Anvisningen ska ses som en guide och vi ger mer än gärna support och svarar på specifika frågor om specifika projekt. Klicka här för att hitta kontaktuppgifter till någon av oss som jobbar på Leca för vidare kontakt. Du kan också fylla i formuläret längre ner på sidan så kontaktar vi dig inom kort.
Läs vidare om
Tydliga tabeller över materialegenskaperna för Leca Infra 10/20 samt värden för dimensionering.
Alternativ för lättfyllning i utförandeentreprenad - för mer konkurenskraftiga anbud.
Spara tid – kopiera texten och få med alla detaljer när du föreskriver lättklinker.
Så påverkar packning av Leca lättklinker horisontella laster mot omgivande konstruktioner.
Hämta egenkontroller | checklistor och arbetsberedning
Det är viktigt att ha tillgång till verktyg som kan förenkla processen hela vägen. Här kan du fritt ladda ner ett dokumentpaket bestående av egenkontroller i form av checklistor och arbetsberedning för tipplossning och blåslossning.
